今天我们来介绍一下如何顺利获得顺利获得PayPal贝宝官网工业智能网关采集凯恩第CNC机床数据。





操作步骤



1



网关配置上网方式

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。PayPal贝宝官网网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。



*具体配置过程可以查看网关使用手册



2



CNC配置

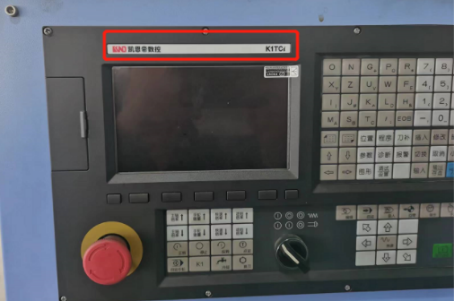

此系统为：K1TCi 注：凡是系统中带i的，基本上都含网口。

1.确认通讯接口

网口常见位置，XS92（丝印标号），可顺利获得这个确认：

1.1数控面板的后面



1.2其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

2.确认数控系统软件版本

软件版本要求：

v4.3b标准软件、v5.0c及以上标准软件、K1000TTCi2017年以后的标准软件、部分专机软件

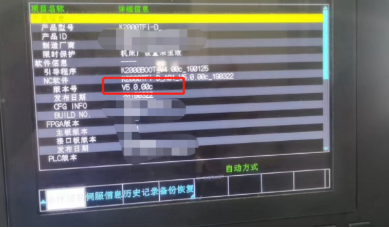

确认版本实例操作：

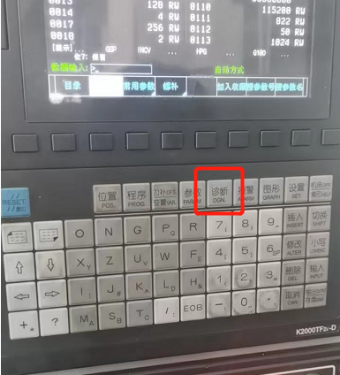

2.1、点击面板的诊断按钮：



2.2、点击系统维护按钮：



2.3、即可看到系统版本信息：



 图中的NC版本为：5.0c，是可以进行数据采集的。

3.设置系统参数

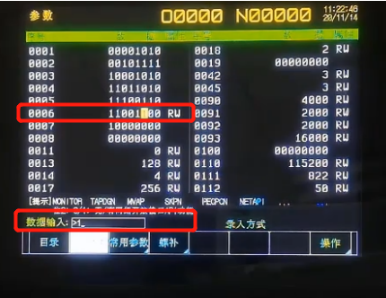

3.1.进入“设置”页面，按下【参开关】，再按下【→】，从而打开系统参数的参数开关；可忽略出现的报警信息。

3.2.进入“参数”页面，并切换到“录入”方式。

3.3.陆续在输入“P6.2”，再按下【输入】键，确认已定位到“NETAPI”参数位置。

3.4.按下“1”及【输入】，确认该参数已被设置为1。



3.5.返回“设置”页面，关闭参数开关。

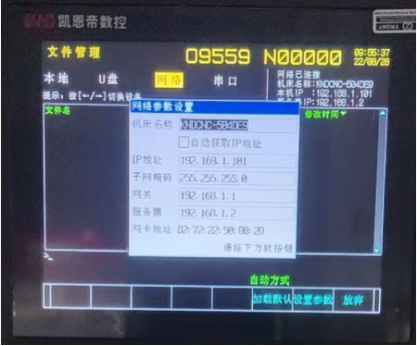

4.设置网络ip

4.1.陆续在按2次【程序】按键，进入“文件管理”页面

4.2.陆续在按2次【→】按键（或按2次“切换设备”软按键），进入“网络”。

4.3.找到“参数”软按键（注：部分系统需要按多次最右边的软按键，以翻到下一页）。

4.4.设置相应的网络参数：IP地址、子网掩码、网关。注：“服务器”与KAPI无关，请忽略。



 注：部分系统的网络参数，在“参数”页面，从第8100参数开始。

5.网络测试

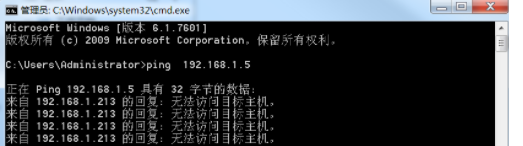

5.1ping指令

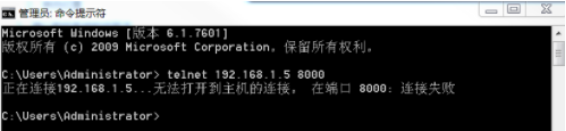

5.2.telnet指令

telnetip 端口，此图为端口不通的示例，如果端口通后会进入一个黑色框中。



3



网关数采配置

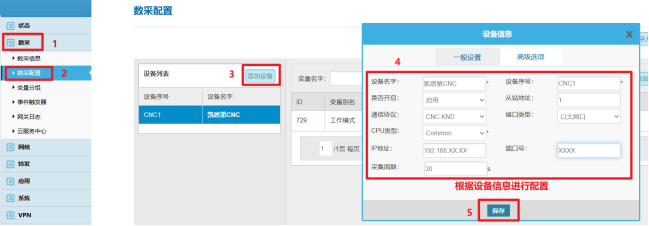

1.设备配置

根据CNC设备情况及信息配置后保存。



以太网通信主要参数

通信协议	接口类型	IP地址	端口号
CNC KND	网口	CNC IP地址	8193(以实际端口号为主）
扩展字段	0 （默认）

 注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

2.变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。





3.数据看板

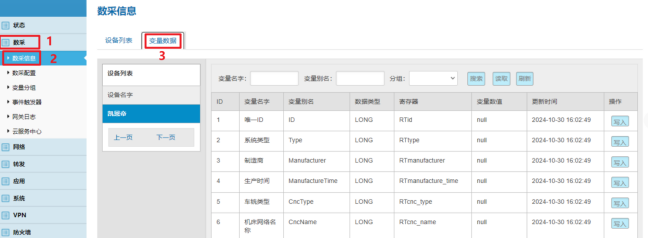

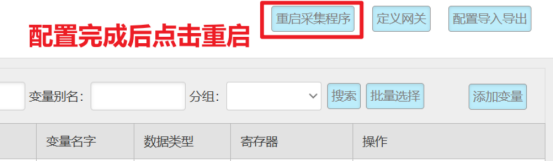

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。





错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系PayPal贝宝官网工程师获取相应的技术支持。



*更详细步骤说明，可查看PayPal贝宝官网操作手册文档或咨询PayPal贝宝官网工程师
